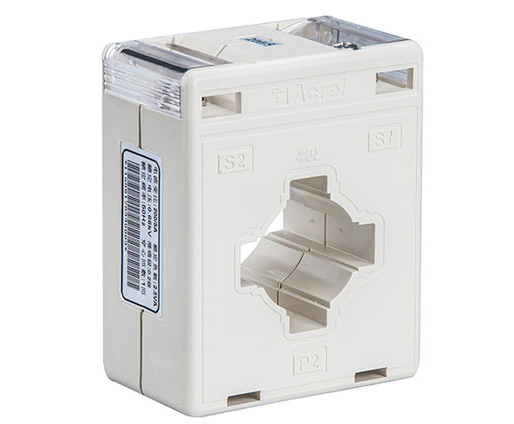

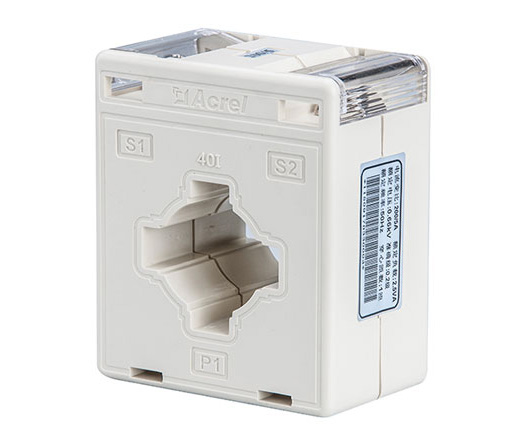

测量型电流互感器
该系列互感器作为交流电流信号采集元件,可与测量仪表配套使用,一次电流测量范围5-6300A,二次输出5A或1A,测量范围为额定值的5-120%。
产品简介
技术参数
产品选型

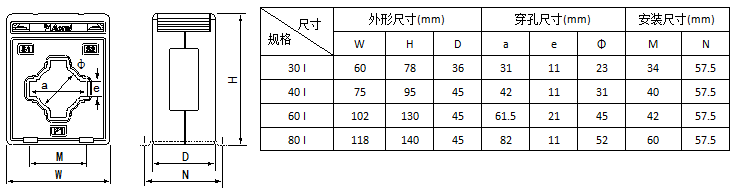

外形尺寸
产品报价

应用范围:

低压配电系统电流采集

订货范例:

具体型号:AKH-0.66/I 30I 100/5
技术要求:额定电流比100A/5A; 准确级1级; 穿心匝数1匝;额定负荷1.5VA;内孔径φ22mm;穿排规格30mm×10mm 1根。
通讯协议:无
辅助电源:无

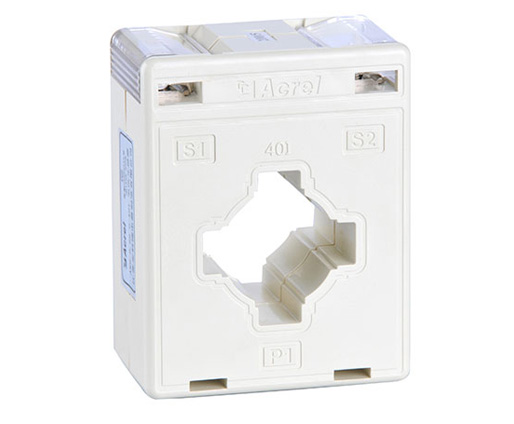

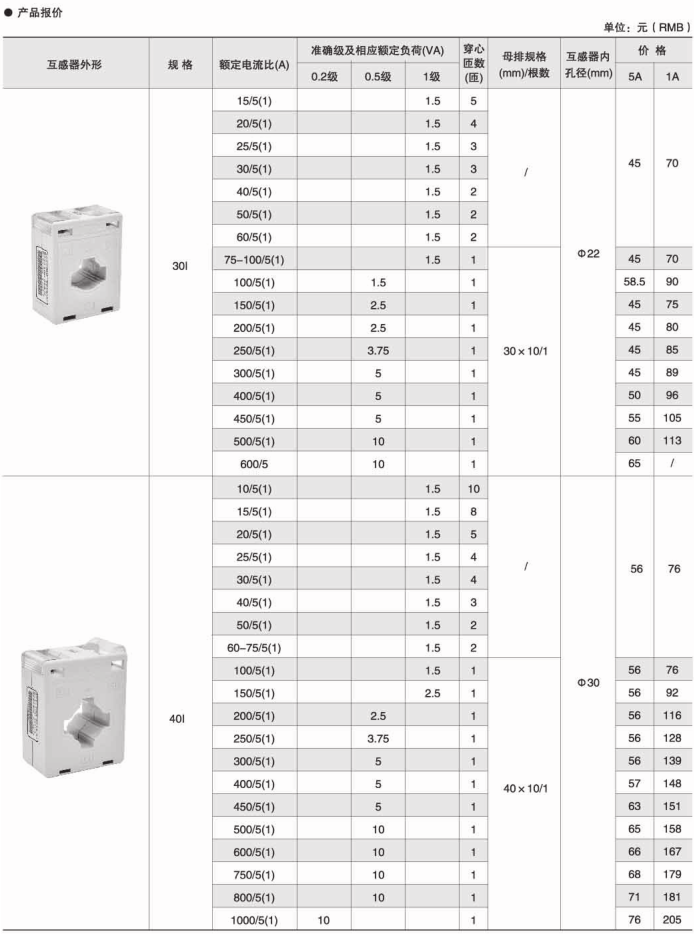

● AKH-0.66Ⅰ型电流互感器

规格 额定电流比(A) 准确级及相应额定负荷(VA) 穿心 匝数 (匝) 母排规格(mm)/根数 电缆最大 外径(mm) 安装方式
0.2级 0.5级 1级
 30I 15/5(1)     1.5 5 / Φ22 A
20/5(1)     1.5 4
25-30/5(1)     1.5 3
40-60/5(1)     1.5 2
75-100/5(1)     1.5 1  30×10/1 AB
150-200/5(1)   2.5   1
250/5(1)   3.75   1
300-450/5(1)   5   1
500/5(1)   10   1
600/5(1)   10   1
 40I 10/5(1)     1.5 8 / Φ30 A
15/5(1)     1.5 5
20/5(1)     1.5 4
25-30/5(1)     1.5 3
40-60/5(1)     1.5 2
  75/5(1)     1.5 1  40×10/1 AC
  100/5(1)     1.5 1
150/5(1)     2.5 1
200/5(1)   2.5   1
250/5(1)   3.75   1
300-450/5(1)   5   1
500-800/5(1)   10   1
1000/5(1) 10     1
  60I 150/5(1)     2.5 1 60×10/1
60×6/1-2
Φ44 AC
200/5(1)   2.5     1
250/5(1)   3.75   1
300-450/5(1)   5     1
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500/5(1) 30       1
80I 150/5(1)     2.5 1 80×10/1 Φ50 AC
200-250/5(1)        2.5   1
300-450/5(1)   5   1
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20       1
2500-3000/5(1) 30     1

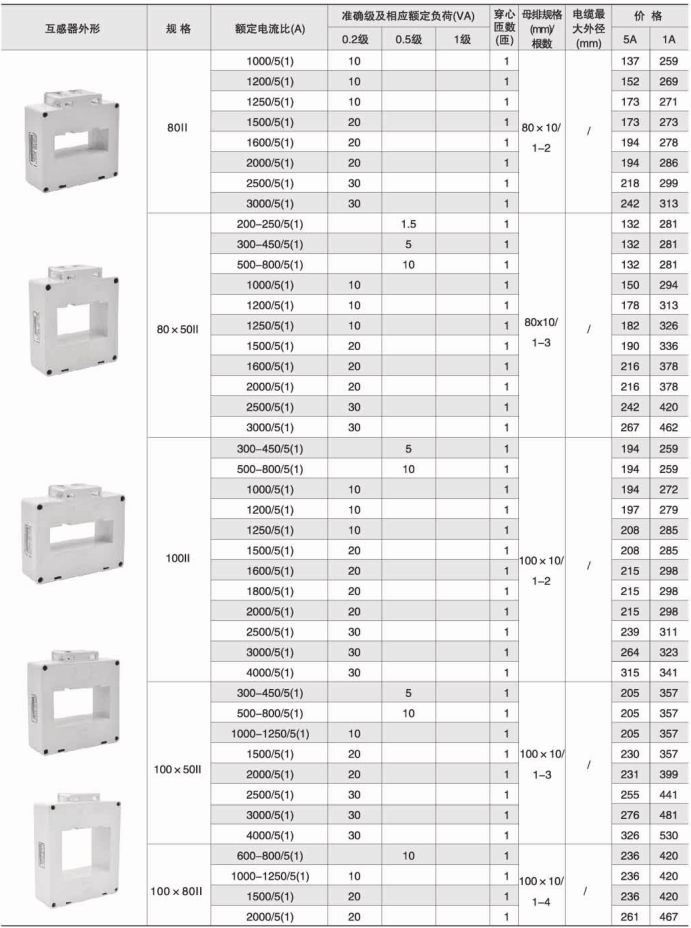

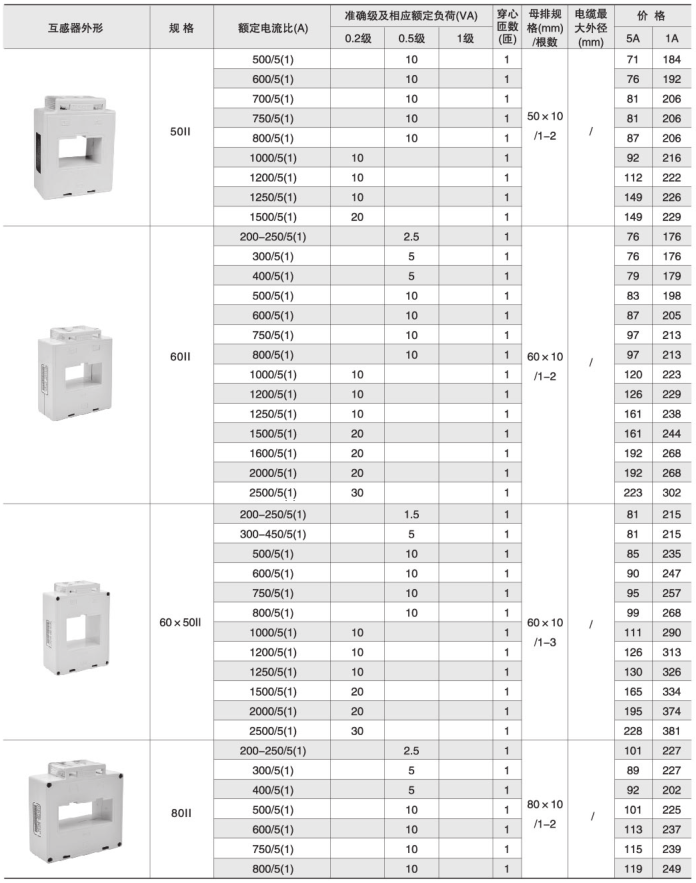

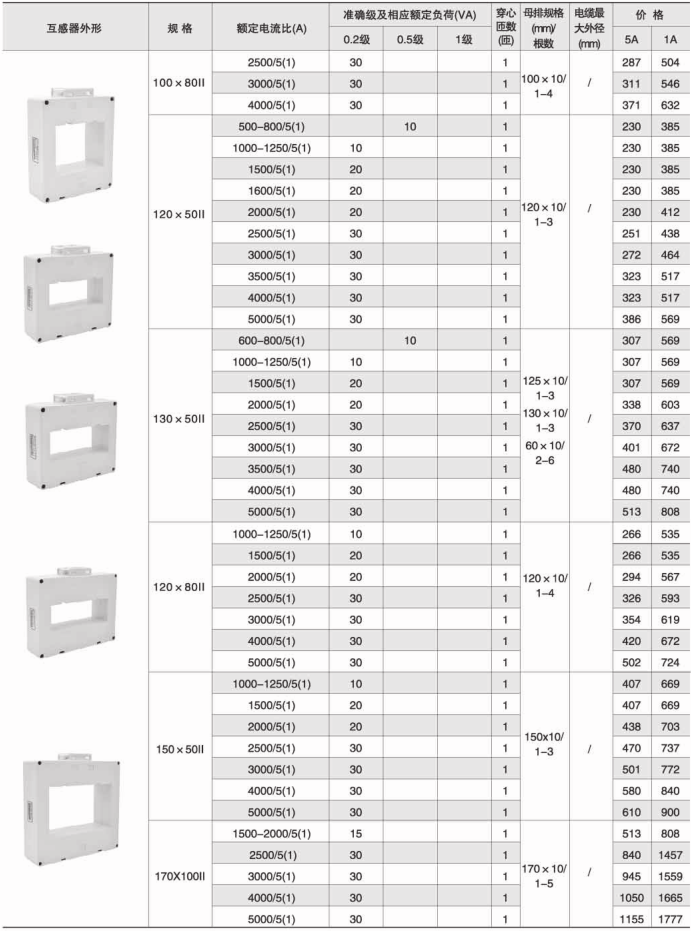

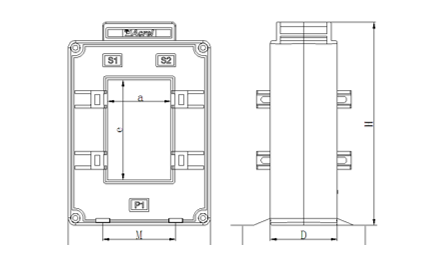

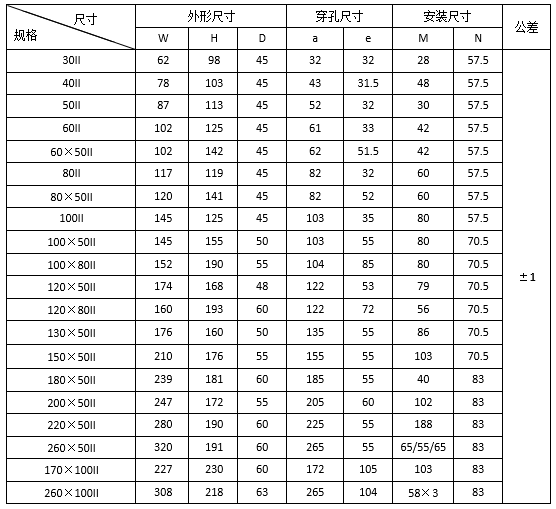

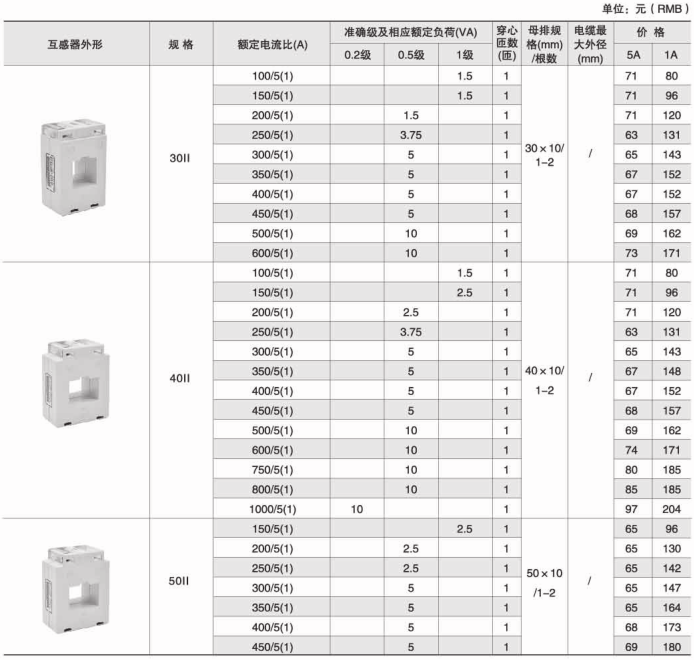

● AKH-0.66Ⅱ型电流互感器

规格 额定电流比(A) 准确级及相应额定负荷(VA) 穿心匝数(匝) 母排规格(mm)/根数 安装方式
0.2级 0.5级 1级
30II 100/5(1)     1.5 1 30x10/1-2 AC
150/5(1)     1.5 1
200/5(1)   2.5   1
250/5(1)   3.75   1
300-450/5(1)   5   1
500-600/5(1)   10   1
40II 100/5(1)     1.5 1 40×10/ 1-2 AC
150/5(1)     2.5 1
200/5(1)   2.5   1
250/5(1)   3.75   1
300-450/5(1)   5   1
500-800/5(1)   10   1
1000/5(1) 10     1
50Ⅱ 150     2.5 1 50×10/ 1-2
200-250/5(1)   2.5   1
300-450/5(1)   5   1
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500/5(1) 20     1
60Ⅱ 200-250/5(1)   2.5   1 60×10/ 1-2 C
300-450/5(1)   5   1
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500/5(1) 30     1
  60×50Ⅱ 200-250/5(1)   2.5   1 60×10/ 1-3 D
300-450/5(1)   5   1
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500/5(1) 30     1
80Ⅱ 200-250/5(1)   2.5   1 80×10/ 1-2
300-450/5(1)   5   1
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500-3000/5(1) 30     1
80×50Ⅱ 200-250/5(1)   2.5   1 80×10/ 1-3
300-450/5(1)   5   1
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500-3000/5(1) 30     1
100Ⅱ 300-450/5(1)   5   1 100×10/ 1-2
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500-3000/5(1) 30     1
 100×50Ⅱ 300-450/5(1)   5   1 100×10/ 1-3
500-800/5(1)   10   1
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500-3000/5(1) 30     1
100×80Ⅱ 600-800/5(1)   10   1 100×10/ 1-4
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500-4000/5(1) 30     1
120×50Ⅱ 500-800/5(1)   10   1 120×10/ 1-3
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500-5000/5(1) 30     1
130×50Ⅱ 600-800/5(1)   10   1 125×10/1-3 130×10/1-3 60×10/2-6
1000-1250/5(1) 10     1
1500-2000/5(1) 20     1
2500-5000/5(1) 30     1
120×80Ⅱ
150×50Ⅱ
1000-1250/5(1) 10     1 120×10/ 1-4 D
1500-2000/5(1) 20     1
2500-5000/5(1) 30     1
170×100Ⅱ 1500-2000/5(1) 15     1 170×10/1-3 100×10/3-6
2500-5000/5(1) 30     1
180×50Ⅱ 1200-2000/5(1) 10     1 180×10/1-3
2500-5000/5(1) 30     1
200×50Ⅱ
220×50Ⅱ
260×50Ⅱ
1500-2000/5(1) 20     1 200×10/1-3 100×10/4-6
2500-5000/5(1) 30     1
260×100Ⅱ 1200-1500/5(1) 10     1 250×10/2-5 125×10/4-10
1500-2000/5(1) 20     1
2500-6300/5(1) 30     1

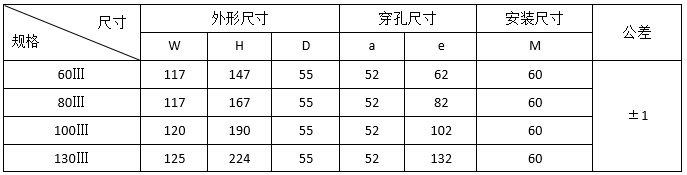

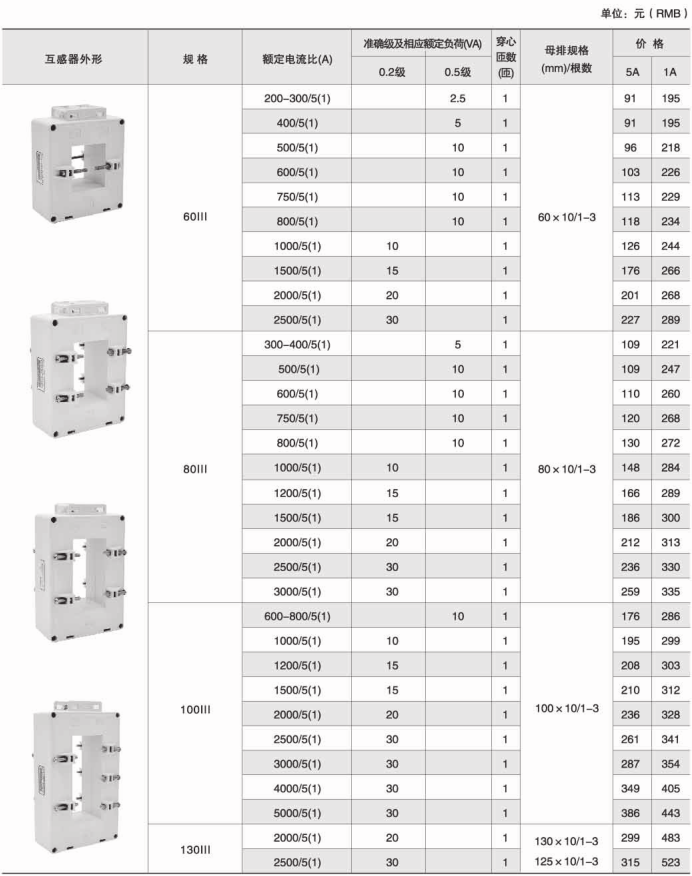

● AKH-0.66Ⅲ型电流互感器

规格 额定电流比(A) 准确级及相应额定负荷(VA) 穿心匝数(匝) 母排规格(mm)/根数 安装方式
0.2级 0.5级
60Ⅲ 200-300/5(1)   2.5 1 60×10/ 1-3 E
400/5(1)   5 1
500-800/5(1)   10 1
1000/5(1) 10   1
1200-1500/5(1) 15   1
2000/5(1) 20   1
2500/5(1) 30   1
80Ⅲ 300-400/5(1)   5 1 80×10/ 1-3
500-800/5(1)   10 1
1000/5(1) 10   1
1200-1500/5(1) 15   1
2000/5(1) 20   1
2500-3000/5(1) 30   1
    100Ⅲ 600-800/5(1)   10 1 100×10/ 1-3
1000/5(1) 10   1
1200-1500/5(1) 15   1
2000/5(1) 20   1
2500-5000/5(1) 30   1

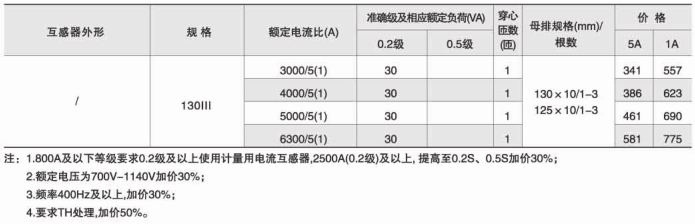

130Ⅲ 2000/5(1) 20   1 130×10/1-3 125×10/1-3
2500-5000/5(1) 30   1

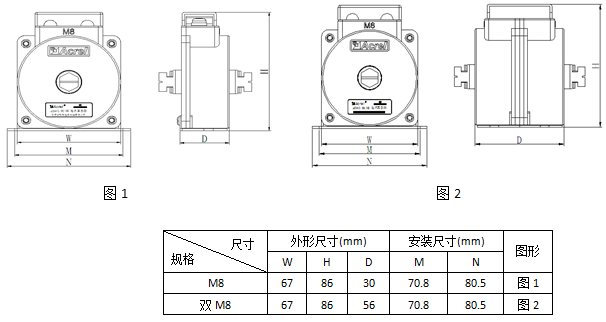

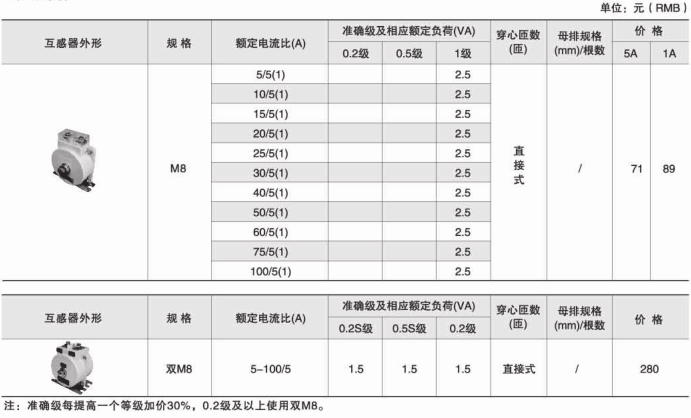

● AKH-0.66 M8型电流互感器

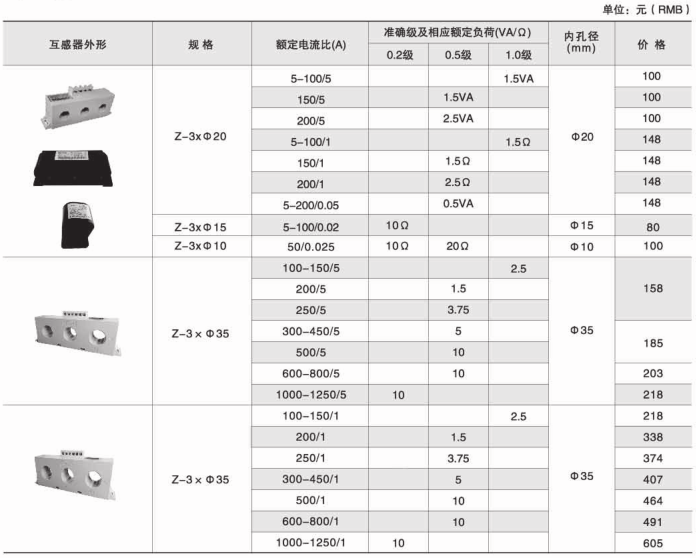

● AKH-0.66 Z型电流互感器

◆ AKH-0.66/Z-10型电流互感器

规格 额定电 流比 准确级 穿心 匝数 母排规格(mm)/根数 电缆最大 外径(mm) 安装方式
0.2级
Z-10 50A/25mA 10Ω   1 Φ10 导轨式


◆ AKH-0.66/Z-15型电流互感器

规格 额定电 流比 准确级及相应额定负荷 穿心 匝数 电缆最大 外径(mm)
0.2级
Z-15 100A/20mA 10Ω 1 Φ15

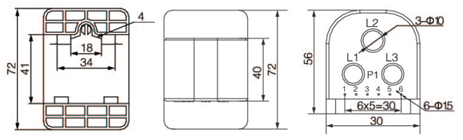

◆ AKH-0.66/Z-20型电流互感器

规格 额定电流比 准确级及相应额定负荷(VA/Ω) 电缆最大外径(mm)
0.5级 1级
Z-3×Φ20 5-100/5A   1.5VA Φ20
150/5A 1.5VA
200/5A 2.5VA
5-100/1A   1.5Ω
150/1A 1.5Ω
200/1A 2.5Ω
5-200A/50mA 0.5VA

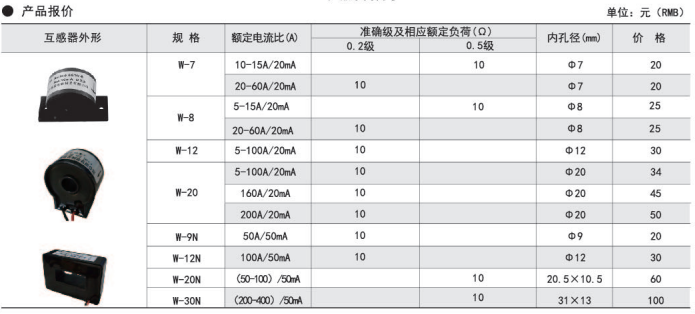

● AKH-0.66/W系列电流互感器
◆ AKH-0.66/W-7型电流互感器

规格 额定电流比 准确级及相应额定负荷(Ω) 穿心 匝数 电缆最大 外径(mm)
0.2级 0.5级 1级
W-7 5-15/5mA 10     1 Φ7
10-30/10mA 10     1
5/20mA   10   2
10-15/20mA   10   1
20-60/20mA 10     1


◆ AKH-0.66/W-8型电流互感器

规格 额定电流比 准确级及相应额定负荷(Ω) 穿心 匝数 电缆最大 外径(mm)
0.2级 0.5级 1级
W-8 5-15/5mA 10     1 Φ8
10-30/10mA 10     1
5/20mA   10   2
10-15/20mA   10   1
20-60/20mA 10     1

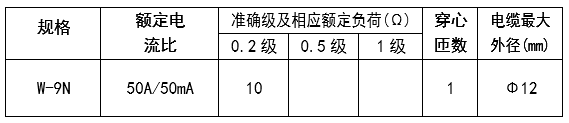

◆ AKH-0.66/W-9N型电流互感器

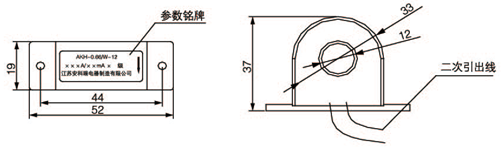

◆ AKH-0.66/W-12型电流互感器
规格 额定电流比 准确级及相应额定负荷(Ω) 穿心 匝数 电缆最大 外径(mm)
0.2级 0.5级 1级
W-12 5/20mA   10   4 Φ12
10-15/20mA   10   2
20/20mA   10   1
  30-100/20mA 10     1

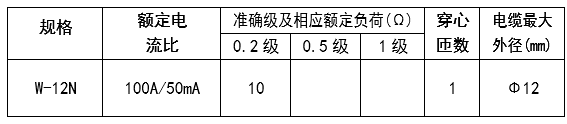

◆ AKH-0.66/W-12N型电流互感器


◆ AKH-0.66/W-20型电流互感器
规格 额定电流比 准确级及相应额定负荷(Ω) 穿心 匝数 电缆最大 外径(mm)
0.2级 0.5级 1级
W-20 5/20mA   10   4 Φ20
  10-15/20mA   10   2
20/20mA   10   1
 30-200/20mA 10     1

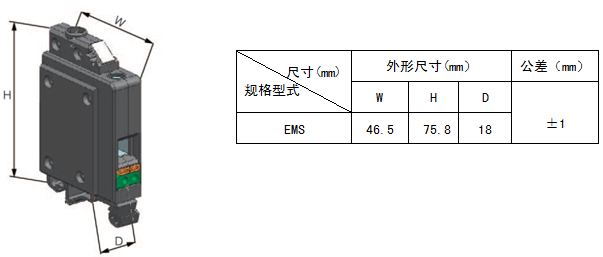

● AKH-0.66/EMS型电流互感器

 规格 额定电 流比 准确级及相应额定负荷(Ω) 耐压 开路电压 环境温度℃ 安装方式
0.2级 0.5级 1级
EMS 50A/10mA 10     3kV ≤7.8V -20℃~70℃ 导轨
