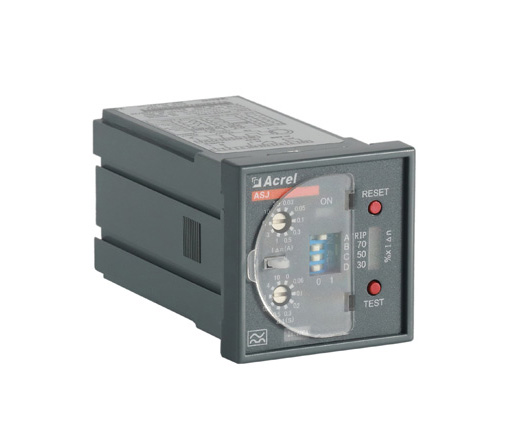

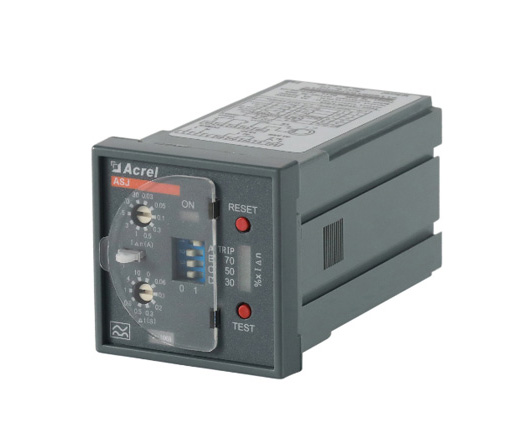

ASJ系列智能剩余电流继电器
该系列继电器可与低压断路器或低压接触器等组成组合式的剩余电流动作保护器,主要适用于交流50Hz,额定电压为400V及以下的TT或TN系统配电线路,防止接地故障电流引起的设备和电气火灾事故,也可用于对人身触电危险提供间接接触保护。
产品简介
技术参数

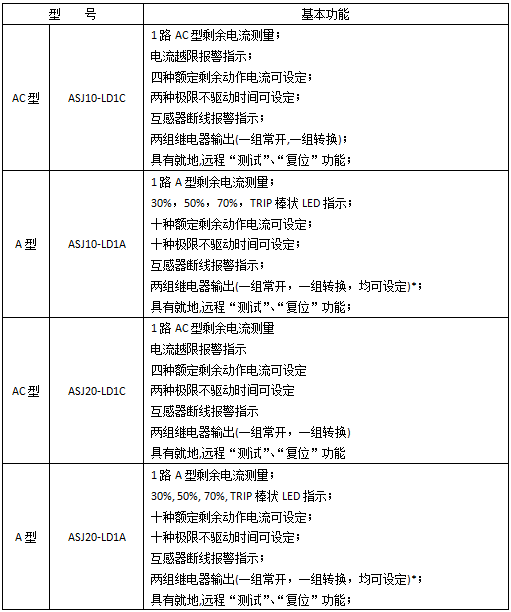

产品选型

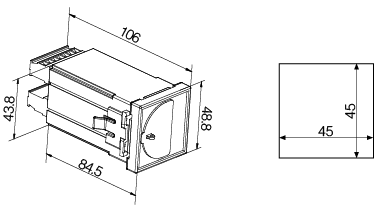

外形尺寸

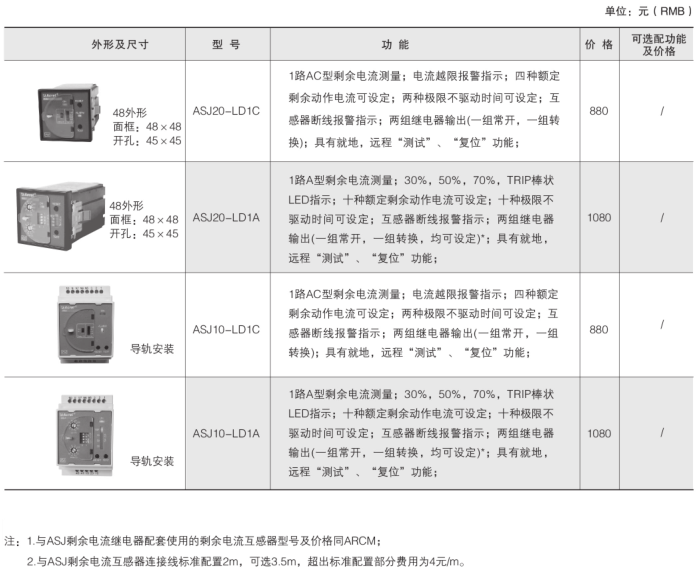

产品报价

应用范围:

需要检测剩余电流,对电气线路进行接地故障保护的场合。

订货范例:

具体型号:ASJ20-LD1C
技术要求:额定剩余动作电流300mA;极限不驱动动作时间0.5s;上电工作时继电器输出1组常闭、1组转换。
通讯协议:无
辅助电源:AC220V
技术参数 指     标
AC型 A型
输入 额定剩余动作电流In 0.03、0.1、0.3、0.5(A) 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A)
极限不驱动动作时间t 0.1、0.5(S) 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(S)
额定剩余不动作电流Ino 50%I△n
动作特性 AC正弦交流电流 AC正弦交流及脉动直流电流
频率 50Hz±5Hz
动作误差 -20%~-10% I△n
输出 接点构成 一组常闭、一组转换 一组常闭或常开、一组转换
接点容量 5A 250VAC、5A 30VDC
复位方式 就地、远程 就地、远程、自动
辅助电源 AC110V、AC220V(允许误差±10%),功耗≤5VA
工频耐压 电源//输入//输出之间交流有效值2kV/min
环境 温度 运行温度:-20℃~+55℃,存储温度:-30℃~+70℃
湿度 ≤95%RH,不结露,无腐蚀性气体场所
海拔 ≤2000m

● 10型产品

● 20型产品
