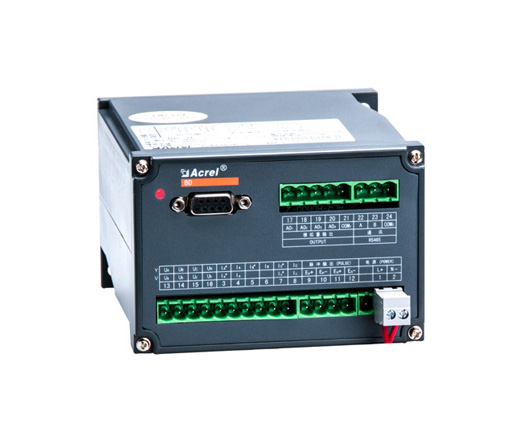

BD系列电力变送器
BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模拟信号或数字信号的装置。
产品简介

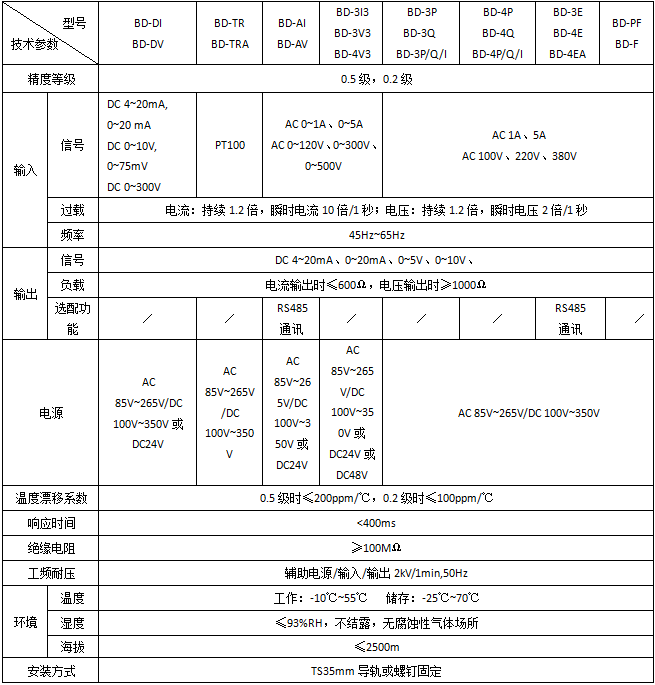

技术参数
产品选型
外形尺寸
产品报价

应用范围:

电力系统

订货范例:

具体型号:BD-AI
技术要求:输入AC 0-5A;输出DC 4-20mA;准确级0.5。
通讯协议:无
辅助电源:AC/DC220V
名称 仪表型号 功能 可选配功能
电流变送器 BD-AI 测量单相交流电流,隔离变送输出4-20mA或0-5V DC信号 RS485-MODBUS
BD-3I3 测量三相交流电流,隔离变送输出4-20mA或0-5V DC信号
BD-DI 测量直流电流,隔离变送输出4-20mA或0-5V DC信号 /
电压变送器 BD-AV 测量单相交流电压,隔离变送输出4-20mA或0-5V DC信号 RS485-MODBUS
BD-3V3 三相三线电压变送器,测量三相交流电压,隔离变送输出4-20mA或0-5V DC信号
BD-4V3 三相四线电压变送器,测量三相交流电压,隔离变送输出4-20mA或0-5V DC信号
BD-DV 测量直流电压,隔离变送输出4-20mA或0-5V DC信号 /
多电量 数字变送器 BD-3E 三相三线多电量变送器,测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量;1-4路模拟量可选,两路电能脉冲输出,RS485-MODBUS通讯 2-4路模拟量输出
BD-4E 三相四线多电量变送器,测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量;1-4路模拟量可选,两路电能脉冲输出,RS485-MODBUS通讯
BD-4EA 三相四线多电量变送器,测量并显示三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量;1-4路模拟量可选,两路电能脉冲输出,RS485-MODBUS通讯
功率因素变送器 BD-PF 测量单、三相系统的功率因数,隔离变换成直流信号输出 RS485-MODBUS
频率变送器 BD-F 测量工频频率,隔离变换成直流信号输出
有功功率变送器 BD-3P 三相三线,测量有功功率,隔离变送输出模拟信号 2-4路模拟量输出   RS485-MODBUS
BD-4P 三相四线,测量有功功率,隔离变送输出模拟信号
无功功率变送器 BD-3Q 三相三线,测量无功功率,隔离变送输出模拟信号
BD-4Q 三相四线,测量无功功率,隔离变送输出模拟信号
P/Q组合变送器 BD-3P/Q 三相三线,测量有功功率、无功功率,隔离变送输出模拟信号
BD-3P/Q/I 三相三线,测量电流、有功功率、无功功率,隔离变送输出模拟信号
BD-4P/Q/I 三相四线,测量电流、有功功率、无功功率,隔离变送输出模拟信号
热电阻变送器 BD-TR PT100输入,隔离输出4-20mA信号 /

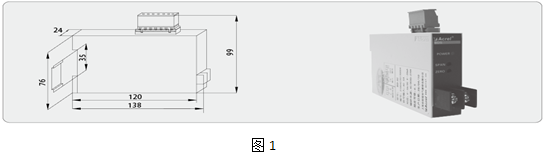

BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示:

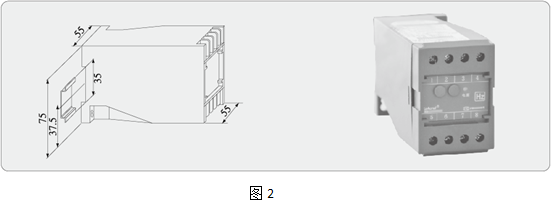

BD-PF、BD-F、BD-TRA外形尺寸如图2所示:

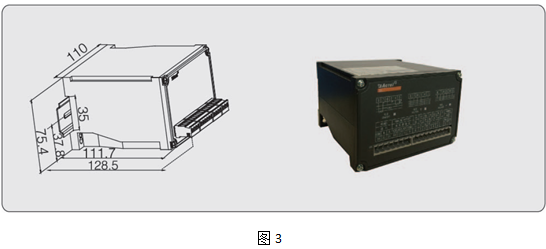

BD-3I3、BD-3V3、BD-4V3的外形尺寸如图3所示:

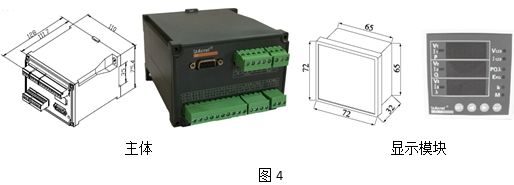

BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如图4所示:
