上海金桥德勤通用厂房电能管理系统
发布时间:2020-08-24 10:15
基本信息:
项目名称:上海金桥德勤通用厂房电能管理系统
项目地点:上海
实施时间:2015年3月

项目简介:
上海金桥德勤通用厂房位于上海川桥路金湘路交叉口,由两栋9层高层(A#、B#厂房建筑高度48.6米)、两栋4层低层(C#、D#厂房建筑高度23.6米)及一个整体地下室构成。总建筑面积56846.87平方米,其中地上总建筑面积40868.34平方米,地下建筑面积15978.53平方米。安科瑞电气股份有限公司于2015年3月承接了上海金桥德勤通用厂房的电能管理系统的设计与实施。设计中充分体现系统的先进性、可靠性、安全性、开放性、可维护性等。

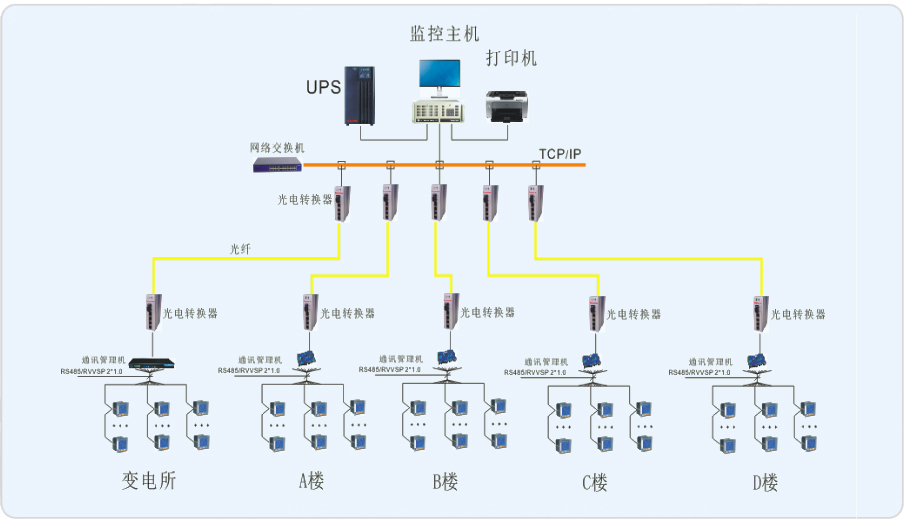

上海金桥德勤通用厂房共1个10KV/0.4KV配电房,在配电房内有0.4KV的安科瑞PZ96L-E4仪表102块;A#有安科瑞PZ96L-E4仪表13块,B#有安科瑞PZ96L-E4仪表8块;C#和D#分别有安科瑞PZ96L-E4仪表4块,上海金桥德勤通用厂房共用安科瑞仪表133块。对于上海金桥德勤通用厂房的配电情况,在每栋大楼里安放了采集器通过光纤到A栋的消防控制室,配电房的仪表连接至安放在配电室旁边的通讯机柜再通过光纤到消防控制室,将所有的仪表连接一起,实现对上海金桥德勤通用厂房用电的实时管理。

系统实现的功能:
1. 系统具有使用一次图形式显示采集0 .4kV配电室配电回路运行状态、显示0.4kV回路的母线电压,进线、有功无功功率、功率因数和频率以及电能;
2. 系统具有各个回路定时实时抄表汇总统计,用户可自由查询各个回路的用电情况;
3. 系统具有对现场各监测点设计回路负荷趋势曲线,便于维护人员掌握用电需求与供电负荷占比;
4. 系统可对历史数据进行对比分析,可及时发现潜在故障,减少设备维护费用;
5. 系统具有通讯状态显示,可实时的显示各设备的通讯状态,可在线监测网络通讯状态;
6. 系统具有权限管理功能,通过用户权限管理可防止未经授权的操作。
