成都东客站电力监控系统的设计与应用
发布时间:2020-08-24 10:28
基本信息:
项目名称:成都东客站电力监控系统的设计与应用
项目地点:成都
实施时间:2010年12月

项目简介:
成都东客站位于成都成华开发区,三环路成渝立交处;该项目是成都2010年重点建设工程,是西南地区标志性建筑之一。在该项目中,我公司主要负责完成对成都东站电能管理系统的设计、设备安装及系统运行调试等相关工作。本监控系统范围:安装于东客站上下5层(包含夹层)所有动力柜上的智能仪表(PZ80L-E4/K)。

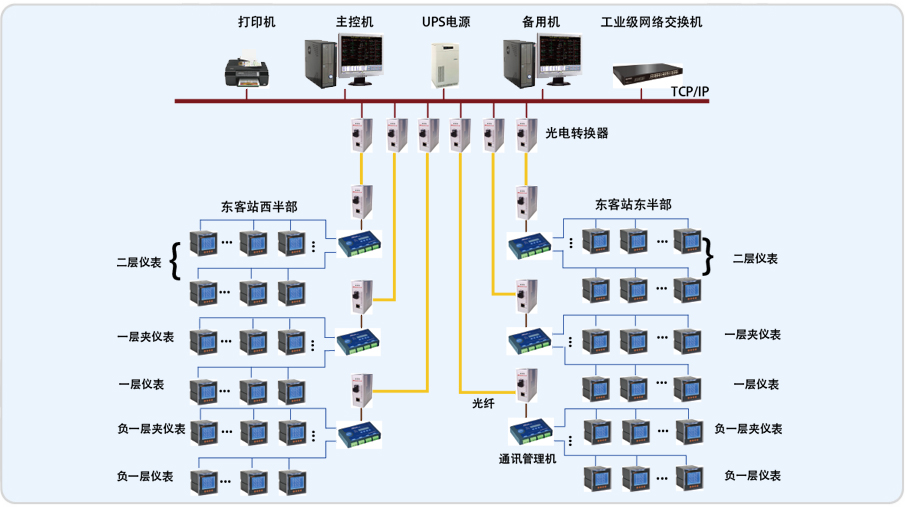

成都东客站电能管理系统采用双机服务,位于东客站一层西南角值班中心,同时该系统配有6台管理机,根据现场仪表的分布范围,合理的分配6台管理机的管理范围;为保障数据传输的实时性和稳定性,均采用光纤进行数据上传。在值班室对管理机上传的数据进行多样式表现方式,画面比较形象直观;系统同时具备向BA系统转发数据的功能。
该系统的顺利完成为车站管理人员节省了大量的抄表时间,提高了工作效率,节约了人力成本。

系统实现的功能:
1.实时监测显示电压、电流、功率、功率因数及频率等电参量信息;
2.实现了所有回路电流信息实时的画面显示,绘制趋势曲线;
3.实现了动力柜分合闸记录;
4.实现了报警远程监控,事件记录;
5.能耗分析及各种电能报表,日报、月报、年报可根据需要对某一类型的报表进行查询、打印,便于分析计量;
6.具有口令修改操作,防止误操作;
7.具有数据上传功能,为车站信息中心提供重要数据;
8.支持各种演示硬件及软件的介入,为后续扩展做好充分预留。
