洛三高速公路扩建工程电力监控系统
发布时间:2020-08-24 10:28
基本信息:
项目名称:洛三高速公路扩建工程电力监控系统
项目地点:河南洛阳
实施时间:2014年11月

项目简介:
洛三高速公路是国家高速公路“7918”网中的重要组成部分,自东向西贯穿洛阳,三门峡。洛三高速公路全长42.6KM。

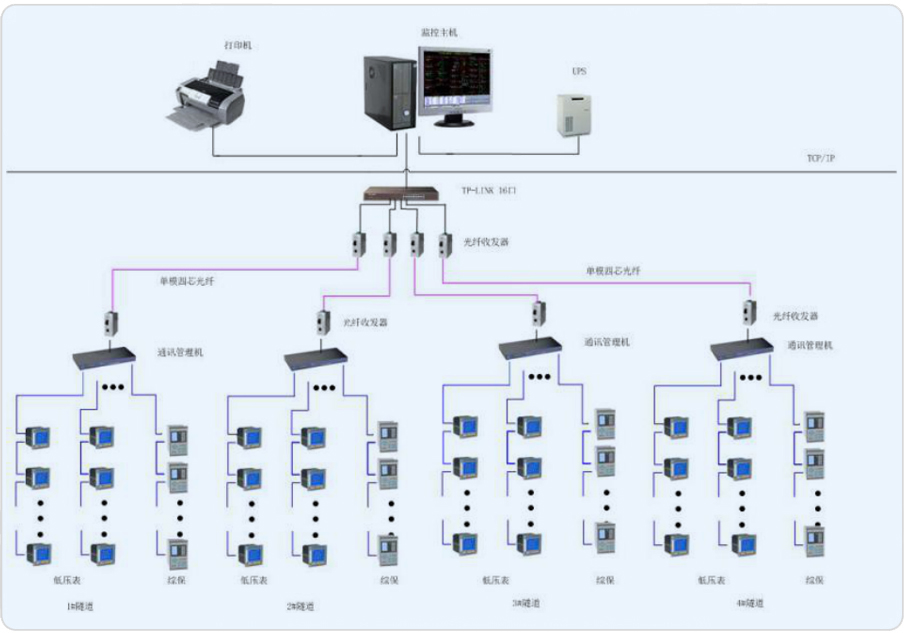

安科瑞电气股份有限公司于2014年承接该项目电力监控系统,系统通过多功能的电力监控装置、通讯网络和计算机软件,实现高速公路内供配电系统在运行过程中的数据采集、运行监视、事故预警、事故记录和分析、电能质量检测、三相不平衡监视、继电保护等,完成高速公路的安全供电、用电管理、设备管理和运行管理。本次项目主要涉及洛三高速公路隧道中4个配电室内的网络多功能仪表,149个回路需要监测,监控主机位于收费站。

系统实现的功能:
1. 用电量报表功能 可选择任意一天进行查询,支持任意任意一天的电度累计查询,具备数据导出和报表打印等功能。为值班人员提供了准确可靠的电能报表。如下图所示,用户可以直接打印报表,可以以EXCEL格式另存到其他位置;
2. 数据处理 对实时数据进行统计、分析、计算,产生生产用户所需的电压合格率、有功、无功、电流、总负荷、功率因数、电量日/月/年最大值、最小值及时间、日期、负荷率、数字输入状态量逻辑运算值等,设备正常/异常变位次数并加以区分等;
3. 变电所实时监控 主要实时监测变电所所有回路的运行状态,红色代表合闸,绿色代表分闸,在系统图中可以直观的看到每路进线和出线的运行参数和状态,可以看到变压器出线侧的所有常规电力参数;
4. 系统运行的实时信息可以按运行需要的时间间隔记录并按报表格式显示和打印。不同时段和全天的实时数据及其统计值,并能查询系统一年内的任意的日报表;
5. 遥信和遥测报警功能 主要完成对低压各出线回路的开关运行状态和负载进线监控,对开关变位和负载越限弹出报警界面指示具体的报警位置并声音报警,提醒值班人员及时处理;
6. 断路器分合闸遥控 操作控系统支持对断路器分合闸进行远程遥控操作,系统具有严格的密码保护和操作权限管理功能,对于每次遥控操作,系统均对操作人、操作时间及操作类型进行记录,自动生成遥控操作记录。
