上海浦江双辉大厦电力监控系统的设计与应用
发布时间:2020-08-22 12:20
基本信息:
项目名称:上海浦江双辉大厦电力监控系统的设计与应用
项目地点:上海
实施时间:2009年8月

项目简介:
上海浦江双辉大厦位于浦东南路东侧,银城中路北侧,工程占地面积约24140 m2由两幢高度为208米塔楼组成,建成后将成为陆家嘴地区首座“双子楼”。上海安科瑞电气股份有限公司于2009年8月承接了上海浦江双辉大厦的电力监控与电能管理系统的设计与实施。设计中充分体现系统的可用性、先进性、方便性、安全性、可靠性、可扩展性及系统性价比的合理性。

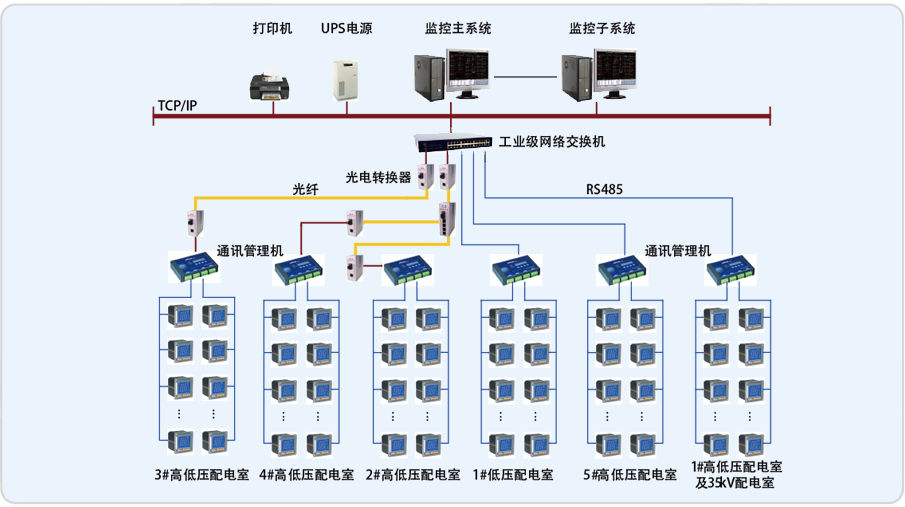

浦江双辉大厦监控部分有1个35kV配电室, 1#、2#、3#、4#、5#5个配电室分10kV高压和0.4kV低压。35kV配电室有高压电力仪表、综保和2台变压器温控仪,另外5个配电室有10kV高压电力仪表和综保,0.4kV低压部分有电力仪表和22台变压器温控仪。35kV和1#配电室分布在A栋的B2层,2#配电室分布在B栋的B2层,3#配电室分布在A栋的33楼,4#配电室分布在B栋的33楼,5#配电室分布在A栋的B4层。针对浦江双辉大厦的实际情况,通过计算机和通讯网络,将分散的配电所的现场设备连接为一个有机的整体,实现电网设备运行的远程监控和集中管理。

系统实现的功能:
1.实时准确的监控电力仪表的运行情况和测量的各个电参量;
2.实时的监控主要回路的运行情况,如电压、电流、有功,无功,功率因数等;
3.对现场各监测点或系统运行异常监测、故障报警及越限报警等;
4.系统可对历史数据进行对比分析,可及时发现潜在故障,减少设备维护费用;
5.系统具有各回路电能计量,远程抄表、曲线分析,支持日报、月报和年报的查询和打印功能;
6.系统具有良好的开放性,可以方便的与大厦中中其他相关系统和智能装置进行通信;
7.系统具有用户权限分级,不同操作级别用户具备不同权限管理功能。
