宛平路88号地块电力监控系统
发布时间:2020-08-22 12:51
基本信息:
项目名称:宛平路88号地块电力监控系统
项目地点:上海
实施时间:2015年

项目简介:
工程地点:徐汇区宛平南路88号
项目用途:商办楼
占地面积、建筑面积:建筑面积8047平米,地上5413平米,地下2634平米
项目概况:宛平南路88号项目位于上海市徐汇区宛平南路和肇嘉浜路交汇处,东邻宛平南路,北至肇嘉浜路,与徐家汇绿地相呼应,为产品展示和金融经营服务的商务楼,建筑外立面利用渐变手法将古典样式石材幕墙完美过渡到现代玻璃幕墙样式。

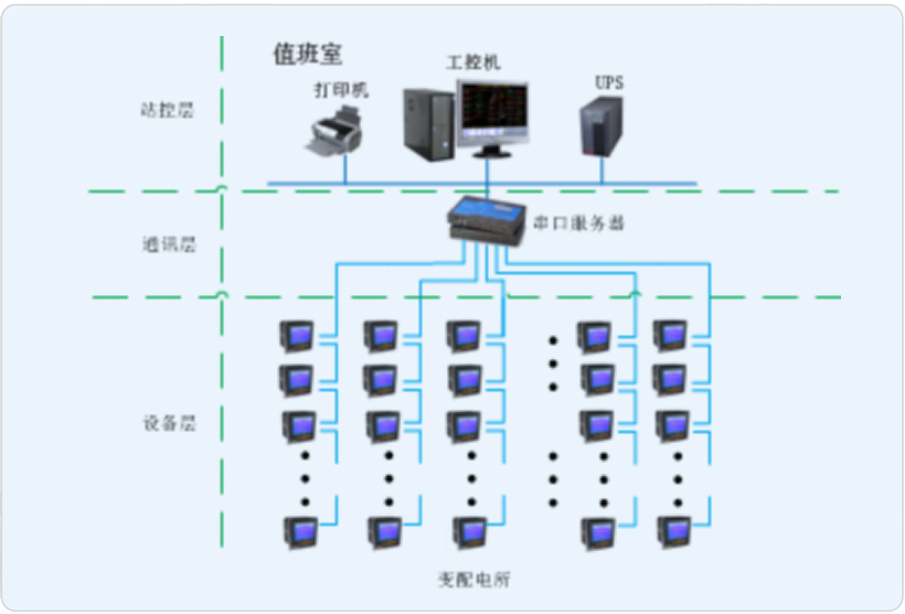

本项目设计为变配电所部分电力监控系统,变配电所位于地下一层,其中有两路高压进线,配有综合保护装置,低压部分,进线柜、馈线柜配有仪表,本电力监控系统监控范围为低压部分装置。通过组建系统网络,电力仪表通过现场总线直接接入变电所内采集设备,并将数据上传至Acrel-2000电力监控系统,实时监测变电所内各个回路的电流、电压、功率、开关状态等电参量,由此达到变电所少人值守或无人值守的智能化管理。

系统实现的功能:
1、数据采集及处理:通过间隔层单元实时采集现场电度抄表;
2、画面显示:全部设备的测量值的实时数据、各种告警信息、计算机监控系统的状态信息; 3、记录功能:具有对各种历史数据的记忆功能,以供随时查询、回顾、打印;
4、报警处理:用户可以按照自己的意愿分类、筛选报警,并将报警归纳于不同的报警窗口中,根据不同的报警级别,采用推出画面、光显示、条纹闪烁及不同声音级别的音响进行报警;
5、具有完善的用户管理功能,避免越权操作;
6、报表打印功能:可召唤打印、定时打印各种历史数据,运行参数,事故报告统计,电度量统计报表。
