应用范围：

适用于高、低压电力系统中需要检测电力参数的场合。

订货范例：

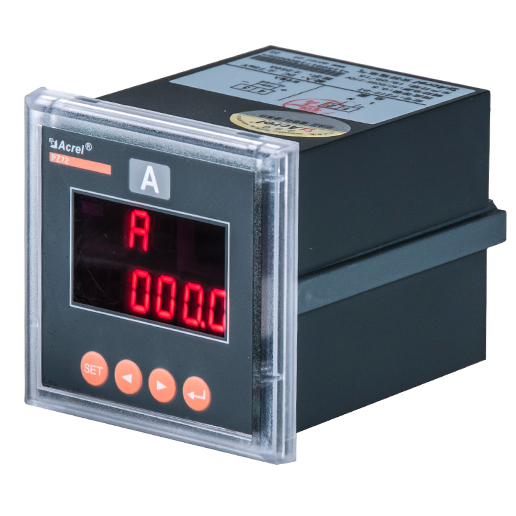

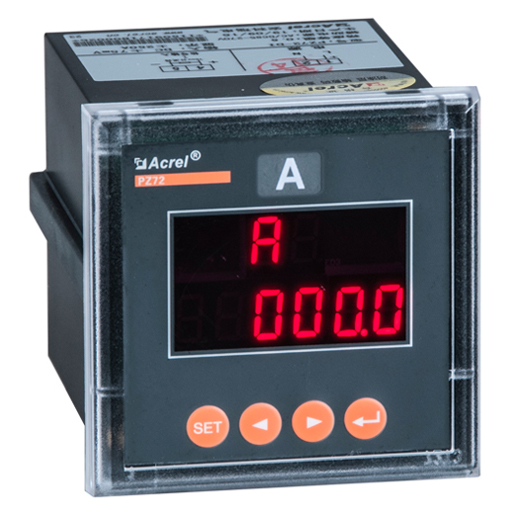

具体型号：PZ72-E4/C
技术要求：输入相电压220V；电流变比400A/5A；接线方式三相四线；准确级0.5级。
通讯协议：RS485接口 Modbus/RTU协议
辅助电源：AC/DC220V

技术参数		指     标
输入	标称值	电压：100V、220V、380V；电流：1A、5A
	过  载	电流：持续1.2倍，瞬时10倍/秒；电压：持续1.2倍，瞬时2倍/秒
	频  率	45Hz～65Hz
	功  耗	＜0.5VA
精度等级		电流、电压：0.5级              频率：0.05Hz 有功功率、有功电能：0.5级      无功功率、无功电能：1.0级
输出	模拟量	4-20mA、0-20mA、0-5V等
	通  讯	RS485  Modbus-RTU协议/Profibus-DP协议，1位起始位、8位数据位、1位停止位，1200/2400/4800/9600/19200bps
	电  能	2路集电极开路的光耦脉冲
	报  警	1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置
	开关量输入	无源接点输入方式：内置电源，光耦隔离
	开关量输出	继电器常开触点输出：1A/30VDC、2A/250VAC
	显  示	LED、LCD显示，范围-9999~9999，倍率任意设置
电源	电压范围	AC80-270V或DC100-350V
	功  耗	＜4VA
绝缘电阻		≥100MΩ
工频耐压		电源/输入/输出之间2kV/1min
平均无故障工作时间		≥50000h
环境	温  度	工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃ 储存温度：-20℃~+70℃
	湿  度	≤93%RH，不结露，无腐蚀性气体场所
	海  拔	≤2500m

48型产品规格

72型产品规格（一）

72型产品规格（二）

80型产品规格（一）

80型产品规格（二）

96型产品规格（一）

96型产品规格（二）

42型产品规格（一）

42型产品规格（二）
